УВНУ-10 СЗ ИП (CR123) - однополюсный указатель высокого напряжения с самопроверкой и источником питания CR123 (срок службы 10 лет)

УВНУ-10 СЗ ИП 2М Указатель напряжения
Артикул: 345025
Модель: УВНУ-10 СЗ ИП (CR123)
Бренд: Энергозащита/Энергобезопасность, Армения
Артикул производителя: 87

Описание указателя высокого напряжения УВНУ-10 СЗ ИП (CR123):

Указатель высокого напряжения УВНУ-10 СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10 кВ промышленной частоты при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

Принцип действия указателя напряжения УВНУ-10 СЗ ИП основан на преобразовании электрических сигналов в светозвуковые. Указатель УВНУ-10 СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель УВНУ-10 СЗ ИП позволяет определить опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4-х звенной изолирующей оперативной штангой ШО-10-4-6,6 длиной 6,6 м, с земли без подъема на опору ВЛ.

Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

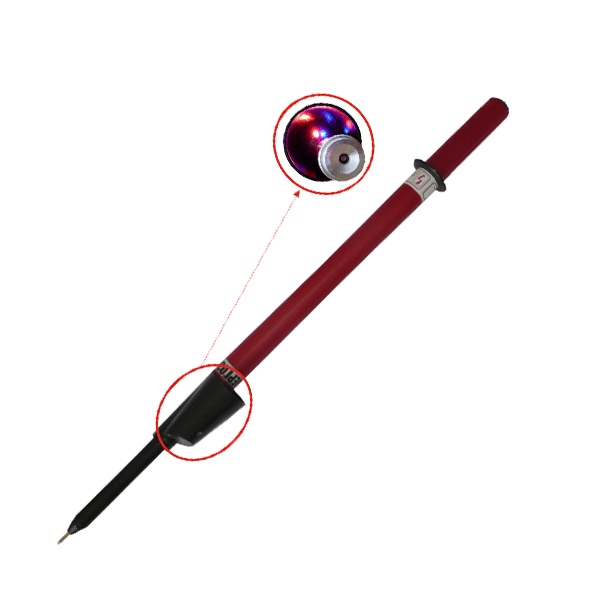

Элементы светозвуковой индикации указателя УВНУ-10 СЗ ИП располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель УВНУ-10 СЗ ИП может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ. Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123А напряжением 3В ,емкостью 1500 мА/ч.

Низкая величина рабочего тока - 7,0 мА в режиме, позволяет использовать указатель УВНУ-10 СЗ ИП без замены элемента питания в течении всего срока эксплуатации - 10 лет.

Технические характеристики указателя высокого напряжения УВНУ-10 СЗ ИП (CR123):

Параметр Значение
Напряжение (порог) срабатывания указатель, В, не выше  1500
Максимальное рабочее напряжение, кВ    10,0
Метод измерения  контактный
Виды индикации световая: импульсная
звуковая: прерывистая
Габаритные размеры указателя в рабочем положении, мм      Ф 72 x 745
Масса указателя, кг, не более         0,43
