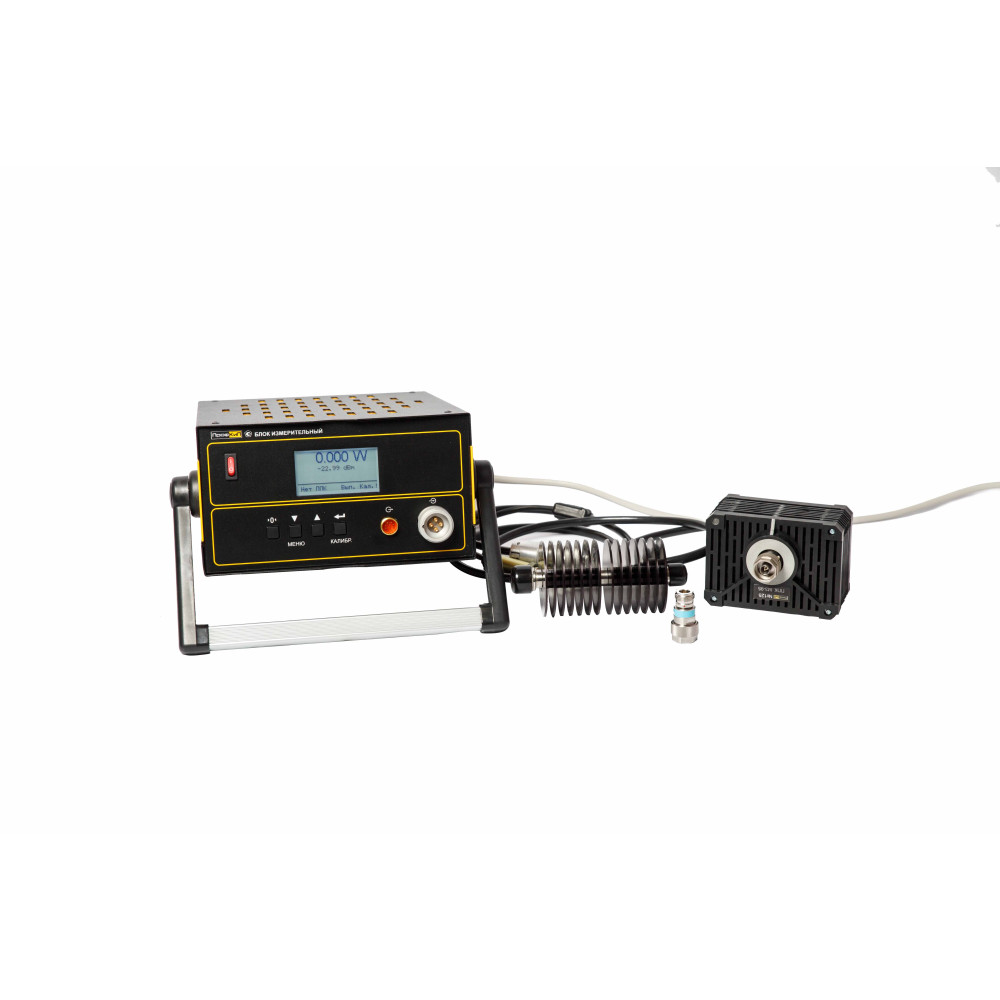

Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Измерители мощности (Ваттметры) ПрофКиП М3-99М (ППК М3-90) ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК М3-90
Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (ППК) с соединительным кабелем.
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.
Ваттметр поглощаемой мощности ПрофКиП М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet. Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С. По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261. По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.
| Параметр | ППК М3-90 | ППК М3-93 | ППК М3-95 | |
| Диапазон частот | 0.02 ГГц … 17.85 ГГц | 0.00 ГГц … 17.85 ГГц | 0.00 ГГц … 17.85 ГГц | |
| Диапазон измерения мощности | от 1х10-7 до 1х10-2 | от 1х10-4 до 1 | от 1х10-2 до 10 | |
| Пределы допускаемой основной относительной погрешности (δ) | ±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0.02 ГГц …12 ГГц включительно); ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц) |
±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно); ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц) |
±[4 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 0 ГГц …12 ГГц включительно); ±[6 + 0.1 (Рк/ Рх - 1)% (в диапазоне частот 12 ГГц … 17.85 ГГц) |
|
| Поддиапазоны измерений мощности | 1-ый поддиапазон | от 1х10-7 до 3х10-4 | от 1х10-4 до 3х10-2 | от 1х10-2 до 0,3 |
| 2-ый поддиапазон | от 3х10-4 до 3х10-3 | от 3х10-2 до 0,3 | от 0,3 до 3 | |
| 3-ый поддиапазон | от 3х10-3 до 1х10-2 | от 0,3 до 1 | от 3 до 10 | |
| Волновое сопротивление входа ваттметра | 50 Ом | |||
| Коэффициент стоячей волны по напряжению ваттметра | не более 1.3 (в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно); не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц) |
не более 1.2 (в диапазоне частот 0 ГГц … 3 ГГц включительно); не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно); не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц) |
не более 1.2 (в диапазоне частот 0 ГГц … 3 ГГц включительно); не более 1.3 (в диапазоне частот 3ГГц … 12.00 ГГц включительно); не более 1.4 (в диапазоне частот 12.00 ГГц … 17.85 ГГц) |
|
| Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры | ±1% | |||
| Время установления показаний ваттметра | 15 с | 30 с | ||
| Время сохранения калибровки | не менее 4 ч | |||
| Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса | Должно быть не менее 20 МОм в нормальных уловиях, 5 МОм при повышенной температуре окружающего воздуха и 2 МОм при повышенной влажности окружающего воздуха | |||
| Самодиагностирование | На уровне функциональных узлов | |||
| Допускаяемая непрерывная работа | 16 ч в рабочих условиях с сохранением своих технических характеристик | |||
| Время установления рабочего режима | 10 минут | |||
| LAN-порт | Встроенный | |||
| Совместимость с сетями | Стандарт 10/100/1000Base-T Networks IEEE 802.3 | |||
| Нормальные условия эксплуатации | Температура окружающего воздуха | 23ºС ±5ºС | ||
| Относительная влажность | До 80% | |||
| Атмосферное давление | от 84 до 106 кПа (от 630 до 795 мм ртутного столба) | |||
| Рабочие условия эксплуатации | Температура окружающего воздуха | 10ºС …35ºС | ||
| Относительная влажность при температуре 25ºС | До 80% | |||
| Атмосферное давление | от 70 до 106,7 кПа (от 537 до 800 мм ртутного столба) | |||
| Потребляемая мощность | не более 30Вт | |||
| Средняя наработка на отказ | Не менее 12000 ч | |||
| Гамма-процентный ресурс | не менее 10000 ч при γ = 90% | |||
| Гамма-процентный срок службы | не менее 15 лет при γ = 90% | |||
| Гамма-процентный срок сохраняемости | не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90% | |||
| Среднее время восстановления | Не более 8 ч | |||
| Питание | 220 В ± 4,4В, 50 Гц ±0,5 Гц | |||
| Содержание гармоник | До 5% | |||
| Габариты блока измерительного | 225 х 305 х 130 мм | |||
| Вес блока измерительного | 4.9 кг | |||
| Габариты ППК | ø45х95 мм | 117х95х90 мм | ||
| Вес ППК | 0.41 кг | 0.43 кг | 0.75 кг | |
| Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт |
||||
| № | Наименование | Количество |
| 1 | Ваттметр поглощаемой мощности ПрофКиП М3-99М блок измерительный | 1 |
| 2 | Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 | 1 |
| 3 | Вставка плавкая ВП2Б-1В 1,0 А 250 В | 2 |
| 4 | Кабель сетевой с заземлением | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Формуляр | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Аттенюатор ПРШН434821.хх |
| 2 | Переход коаксиальный |
| 3 | Ящик укладочный ПРШН411161.131 |
| 4 | Ящик укладочный ПРШН411161.132-1 |
